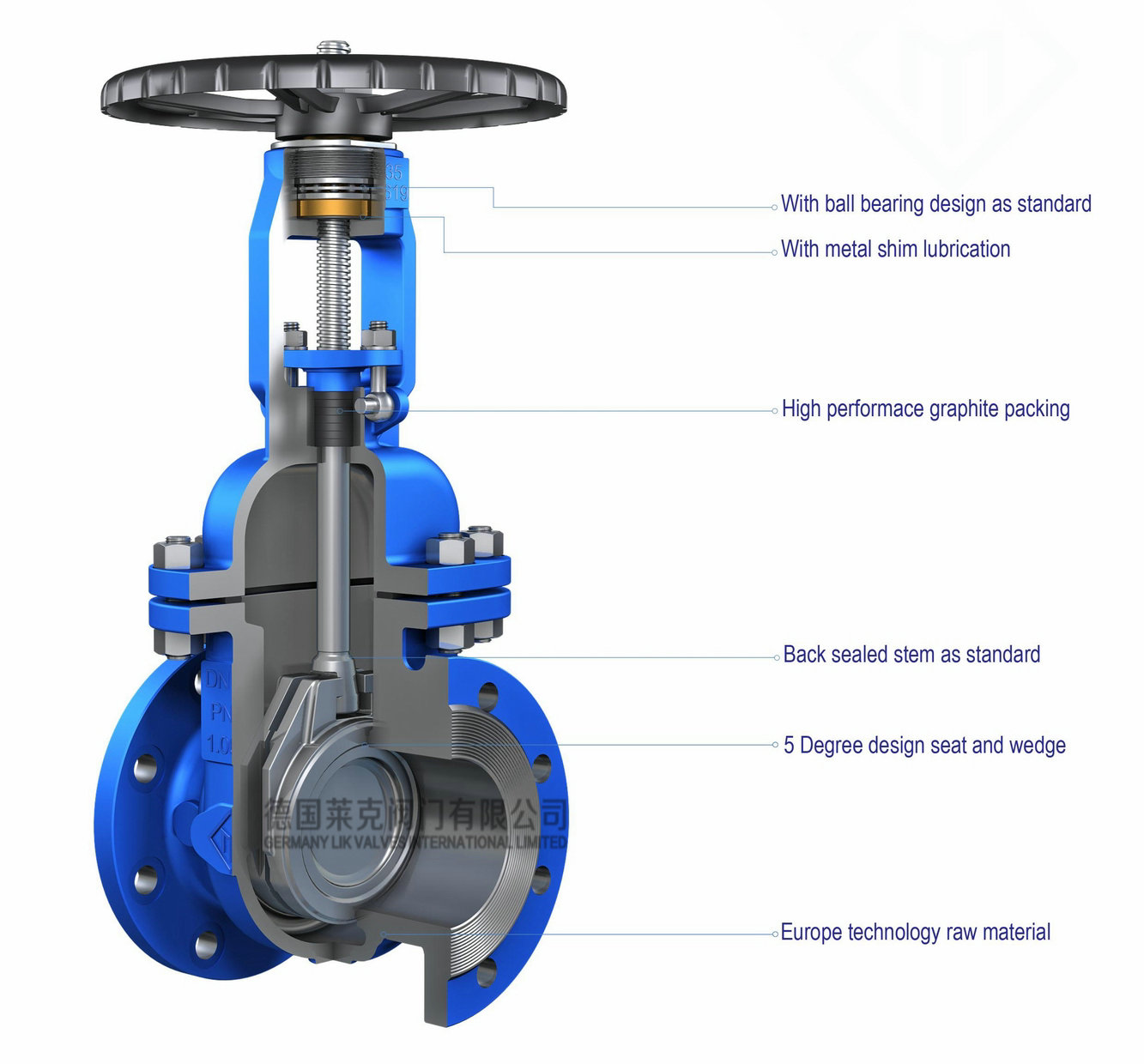

進口碳鋼閘閥是閘閥系統中得一種，只是材質不一樣而已，材質是碳鋼，啟閉件是閘板，閘板的運動方向與流體方向相垂直，只能作全開和全關， 不能作調節和節流。
閘板有兩個密封面，最常用的碳鋼閘閥的兩個密封面形成楔形、楔形角隨閥門參數而異。其中楔式閘閥的閘板可以做成一個整體，叫做剛性閘板;也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。碳鋼閘閥閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。
進口碳鋼閘閥主要零件及材質
|
NO. |
零件名稱 |
Qty. |
材料 |
NO. |
零件名稱 |
Qty. |
材料 |
|
1 |
閥體 |
1 |
WCB |
13 |
壓母 |
1 |
1035 |
|
2 |
閥座 |
2 |
A105+HF |
14 |
手輪 |
1 |
60-40-189 |
|
3 |
閘板 |
1 |
WCB+F6 |
15 |
鎖母 |
1 |
A29 1035 |
|
4 |
閥桿 |
1 |
A182 F6 |
16 |
油杯 |
1 |
A570 Gr.A |
|
5 |
墊片 |
1 |
08F不銹鋼+柔性石墨 |
17 |
螺栓 |
2 |
A193 B7 |
|
6 |
閥蓋 |
1 |
WCB |
18 |
螺母 |
2 |
A194 2H |
|
7 |
密封座 |
1 |
A276 410 |
19 |
銷軸 |
2 |
A29 1035 |
|
8 |
填料 |
1 |
柔性石墨+不銹鋼 |
20 |
開口銷 |
2 |
A570 Gr.A |
|
9 |
填料 |
4-5 |
|
21 |
螺柱 |
|
A193 B7 |
|
11 |
壓套 |
1 |
A276 410 |
22 |
螺母 |
|
A194 2H |
|
12 |
壓板 |
1 |
WCB |
23 |
鉚釘 |
2 |
304 |
|
13 |
閥母 |
1 |
D-2 |
24 |
銘牌 |
1 |
304 |
進口碳鋼閘閥安裝注意事項
1.安裝前須檢查閘閥腔內和密封面等部位，不允許有污物或砂粒附著。
2.各連接部位螺栓，要求均勻擰緊。
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活。
4.用戶在安裝閘閥前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性。
5.用戶在安裝鍛鋼閘閥時，必須預留閥門驅動的必要空間。
6.驅動裝置的接線須按線路圖進行。
7.閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封
