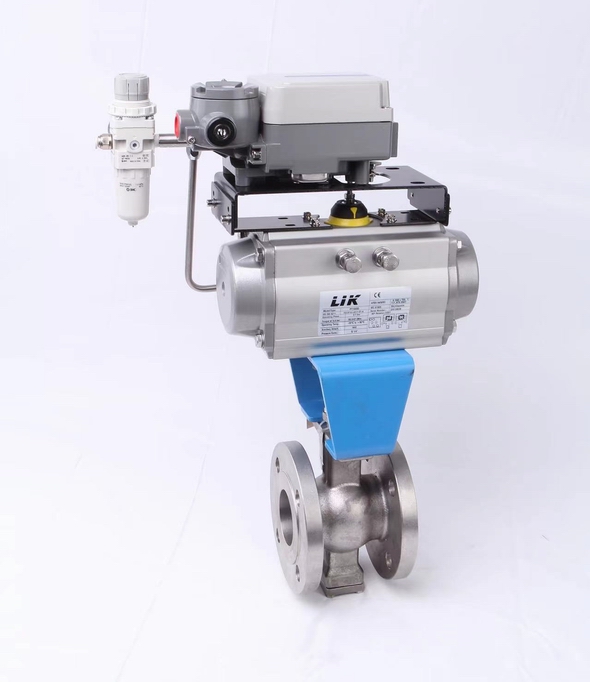

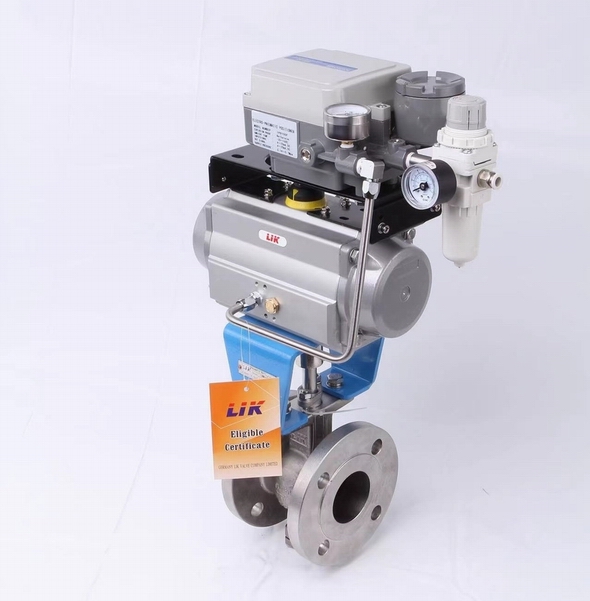

進口氣動V型球閥的選型方法-德國萊克LIK品牌
德國萊克進口氣動V型球閥本產品可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。德國萊克氣動V型調節球閥是一種直角回轉結構的高級控制閥，它與閥門配套使用，可實現比例調節;與二位五通電磁閥及控制箱配套使用，可實現開關控制
進口氣動V型球閥工作原理

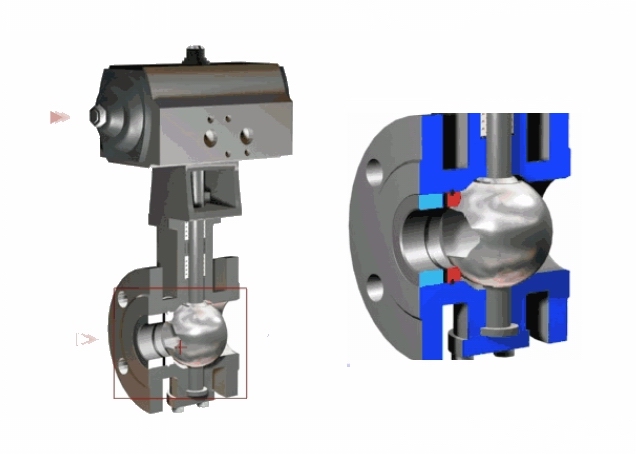

進口氣動V型球閥具有特殊形狀的固定式V型切口球體和可調金屬閥座結構，當閥關閉時，V型切口與閥座形成楔形剪切作用，可防止球體和閥座之間污物產生的卡死現象，具有自清結功能，特別適用于含纖維料漿，污水和粘性顆粒的介質，配以閥門可實現連續調節，并具流阻小，調節范圍廣，是一種用途廣泛高質量的調節閥
進口氣動V型球閥產品選型
1,閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
2,執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務
進口氣動V型球閥零件材料
|
材料代號 |
C |
P |
R |
||
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni 12Mo2Ti |
|
|
球體 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
||
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
||
|
密封圈 |
增強聚四氟乙烯 對位聚苯 |
||||
|
填料 |
聚四氟乙烯 柔性石墨 |
||||
|
適用 工況 |
適用介質 |
蒸汽、水、油品 |
醋酸類 |
||
|
適用溫度 |
-28℃ - 300℃ |
||||
進口氣動V型球閥特點：
1、具有出色的調節特性：V型球閥具有一個近似百分比的固有流量特性及高達300：1的可調比。因此V型球閥可以在廣幅的變化范圍內提供準確的控制。
2、流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的值特別高，流通能力特別大，流通阻力小。
3、V型球閥采用雙軸承結構，機械穩定性能高，啟動扭矩小，保證了閥門具有好的靈敏度和感應速度。
4、可靠性：閥體為一個整體，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
5、超強的剪切能力：V型球閥采用金屬硬密封結構，V型球閥閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切能力切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
進口氣動V型球閥的安裝：
1、進口氣動V型球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
2、法蘭上的螺栓需對稱、逐次、均勻擰緊。
3、球閥采取氣動執行器時，按說明書完成氣源的安裝。
4、進口氣動V型球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置電-氣動執行器的球閥，則必須垂直安裝，閥門進出口處在水平位置上。
進口氣動V型球閥安裝后的檢查：
1、安裝完畢后，啟動氣動球閥開、關數次，應該動作靈活，受力均勻，氣動球閥工作正常。
2、根據管道壓力設計要求，通壓后檢測氣動球閥與管道法蘭接合面的密封性能
