進口氣動蝶閥由氣動執行器和蝶閥組成。氣動蝶閥采用閥桿旋轉的圓形蝶板，實現氣動閥的啟閉動作。主要用于截斷閥，也可設計為具有調節或段閥和調節功能的氣動蝶閥。目前，蝶閥越來越多地用于低壓、大中口徑管道。以國際知名品牌德國萊克LIK氣動蝶閥為例：不銹鋼氣動蝶閥、硬密封氣動蝶閥、軟密封氣動蝶閥、碳鋼氣動蝶閥、氣動夾緊蝶閥、氣動法蘭蝶閥等。氣動蝶閥的主要優點是結構簡單、體積小、重量輕、成本低。氣動蝶閥的特點尤為明顯。安裝在高空暗道路上，電磁閥控制操作方便，也可配備定位設備調節流量介質。為此介紹了以下蝶閥的安裝方法和要求：
1.安裝前，檢查氣動蝶閥各部件無缺陷，型號正確，閥體無雜物，電磁閥、消音器無堵塞。
2.關閉閥門和氣缸。
3.將氣缸撞到閥門上(安裝方向可與閥體平行或垂直)，然后查看螺孔是否正確，不會有太大偏差。如果有一點偏差，轉動氣缸體，然后擰緊螺釘。

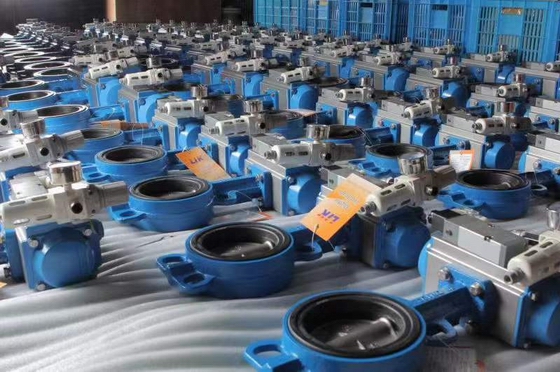

進口氣動蝶閥的安裝要求和說明
4.安裝后，調試氣動蝶閥(正常情況下供氣壓力為0.4~0.6MPa)。調試運行時，必須手動操作電磁閥(電磁閥線圈失電后手動操作有效)，觀察氣動蝶閥的開啟和關閉情況。如果在調試運行過程中發現閥門在開啟和關閉過程開始時有點困難，然后正常，則需要減少氣缸行程(同時調整氣缸兩端行程調整螺釘，調整閥門到開啟位置，然后關閉氣源)，直到閥門平穩開啟和關閉，無泄漏。還應注意的是，可調消音器可以調整閥門的開啟和關閉速度，但不能調整太小，否則閥門可能不會移動。
5.安裝前必須保持干燥，不得露天存放。
6.安裝蝶閥前檢查管道，確保管道內無焊渣等異物。
7.蝶閥閥體手動啟閉阻力適中，蝶閥扭矩與所選執行器扭矩相匹配。
8.蝶閥連接法蘭規格正確，管道與蝶閥法蘭標準一致。建議使用蝶閥專用法蘭，而不是平焊法蘭。
9.確認法蘭焊接正確，蝶閥安裝后不得焊接法蘭，以免燙傷橡膠件。
10.安裝的管道法蘭應與放置的蝶閥對齊。
11.安裝所有法蘭螺栓，用手擰緊，確認蝶閥與法蘭對齊，然后小心啟閉蝶閥，確保啟閉靈活。
12.完全打開閥門，用扳手按對角線順序擰緊螺栓，不要擰緊螺栓，防止閥圈嚴重變形，啟閉扭矩過大
