德國萊克LIK品牌,進口氣動多級降壓迷宮調節閥采用了多級降壓式套筒，完全控制了流經閥內件的流體流速，故可大幅度降低高壓差氣體或蒸汽所產生的噪音，也可有效防止液體產生氣蝕現象，是一種無氣蝕損傷、低噪音、控制流體穩定的經濟型調節閥。
進口氣動多級降壓迷宮調節閥對于液體介質，當介質壓力低于其飽和蒸汽壓時，不僅產生阻塞流，還導致閃蒸現象的發生。根據流體力學相關理論，當高壓介質流經某一阻力元件后，靜壓能與動壓能相互轉換，流速的增加會致使壓力降低。因此，增大介質的阻力系數可實現高壓降的目的。但在有限的閥體空間為介質創造足夠的流阻，不能采用單一降壓結構。由此，將閥的總壓差用分級降壓的辦法，使每一級壓差ΔPn<ΔPc（ΔPn，第n級壓降；ΔPc，阻塞流對應的臨界壓降），即可防止介質發生空化，這也是現今各種多級降壓防空化高壓差調節閥的理論基礎。
節流組件是迷宮式高壓差調節閥內部核心零件，是由多層金屬盤片經真空釬焊而成。所有盤片表面通過電火花腐蝕成很多級節流槽，高壓介質流經一系列的直角彎道，由于其強大的流阻作用，使流速得到完全的控制，壓力由節流槽逐級分擔，從而實現多級降壓目的，大大緩解高差壓閥門中出現的振動、噪聲和汽蝕等現象。
進口氣動多級降壓迷宮調節閥可專門針對用戶的不同要求來設計，通過對介質流速的控制而消除汽蝕、噪音、腐蝕及震動問題。迷宮式調節閥在結構上設計成快拆式，維修方便，可很便捷地更換閥芯；在流量特性上采用個案設計，從而提供比較精確的流量控制，具有嚴謹?shù)年P(guān)閉特性。電廠采用迷宮式調節閥，可保證安全、穩定地運行，提高效率并延長維修周期。
對于普通單級降壓閥門，當介質進入時其壓力為p1，流速為v1。當介質流動到閥芯部分時，由于閥芯與閥座的節流作用，產生頸縮現象，因此流速會迅速增加至v2，而壓力則迅速降低至p2，且往往低于該介質的飽和汽化壓力Pv。在這種情況下，介質汽化，形成氣泡。當介質流過閥芯和閥座形成的頸縮部后，由于通道的改變，工況條件也發生了變化，壓力口升，動能轉換為勢能，此時的壓力回復為P3，速度回復為v3，
進口氣動多級降壓迷宮調節閥技術參數及性能
|
閥體型式： |
直通鑄造球型閥 |
|
公稱通徑： |
DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
|
公稱壓力： |
PN 16、20、32Mpa |
|
ANSI 900、1500、2500Lb |
|
|
連接方式 |
法蘭：FF、RF、RTJ、等 |
|
螺紋：（適用于 1”以下） |
|
|
焊接：SW、BW |
|
|
法蘭距： |
符合IEC 534 |
|
閥蓋形式： |
標準型、加長型（散熱、低溫、密封） |
|
填 料： |
V型聚四氟乙烯、柔性石墨填料等 |
|
密封墊： |
金屬夾石墨密封墊 |
|
執行機構 |
氣動：多彈簧執行機構 |
|
電動：3810L系列 、PSL系列 |

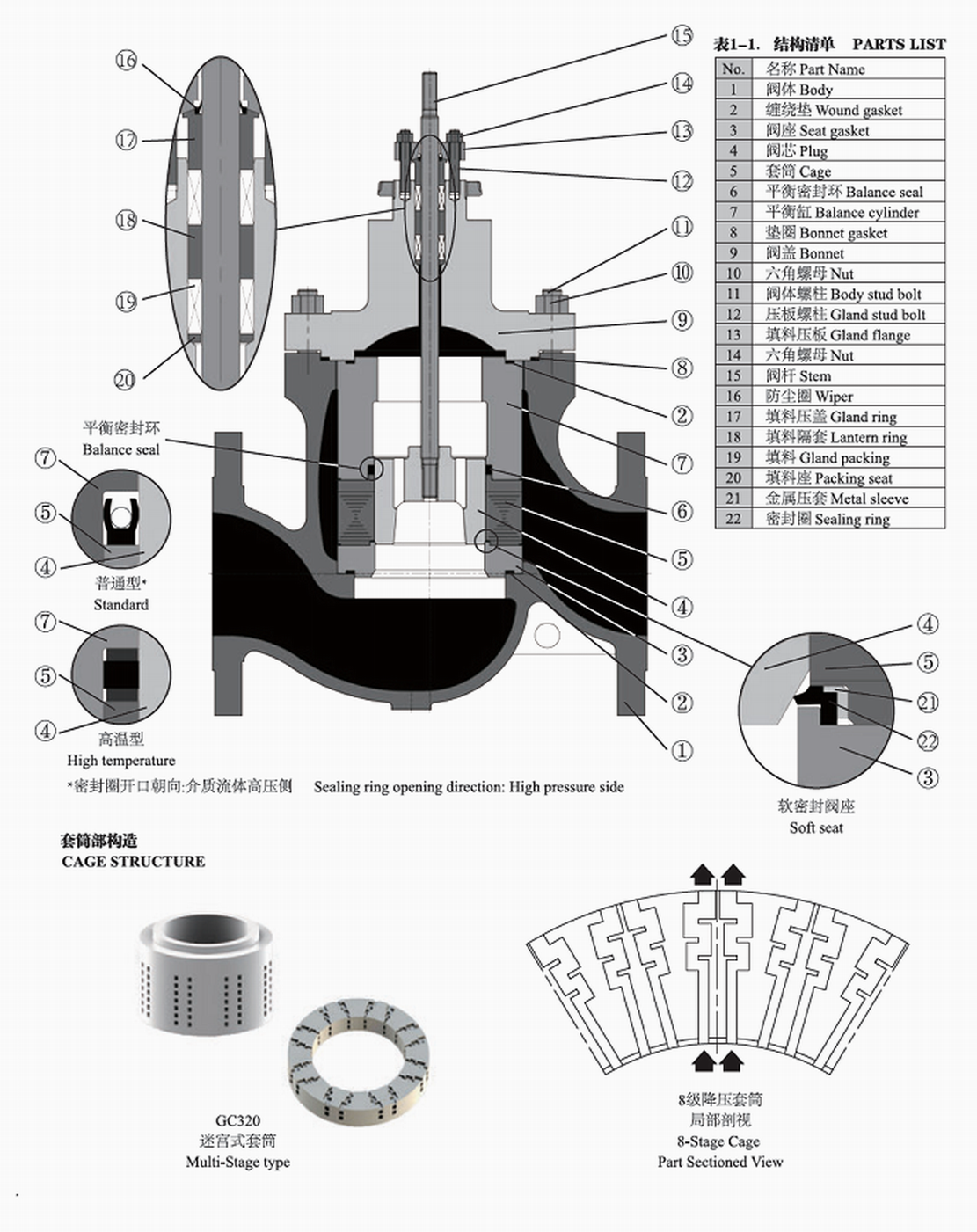

進口進口氣動多級降壓迷宮調節閥閥體內部
|
閥芯型式： |
軸流迷宮式 |
|
流量特性： |
等百分比、線性 、快開 |
|
內件材質： |
標準材質組合及使用溫度、壓力范圍請參閱附錄 |
進口氣動多級降壓迷宮調節閥技術選擇
|
閥體 |
型式 |
直通 |
閥蓋 |
型式 |
標準、加長型 |
|
材質 |
WCB、WC9、304、316等 |
材質 |
WCB、WC9、304、316等 |
||
|
閥芯 |
特性 |
直線、等百分比、快開 |
填料 |
“V”型PTFE、柔性石墨、波紋管 |
|
|
材質 |
304、304+STL/PTFE、316、316+STL/PTFE |
||||
|
執行器 |
氣動:見表8 |
||||
|
電動:見表8 |
|||||
|
定位器 |
電氣閥門定位器、智能型數字定位器 |
||||
|
附件 |
電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 |
||||
進口氣動多級降壓迷宮調節閥材料選擇：
鑄鋼
|
1 |
閥體 |
25 |
LF2 |
F22 |
|
|
2 |
墊片 |
316+石墨/PTFE |
|||
|
3 |
閥座 |
304 |
304 |
304 |
|
|
4 |
螺栓 |
35 |
40MnB |
25Cr2Mo1VA |
|
|
5 |
墊環 |
304 |
304 |
304 |
|
|
6 |
倒流盤 |
304 |
304 |
304 |
|
|
7 |
定位套 |
304 |
304 |
304 |
|
|
8 |
螺栓 |
35 |
40MnB |
25Cr2Mo1VA |
|
|
9 |
節流套 |
304 |
304 |
304 |
|
|
10 |
填料 |
PTFE/柔性石墨 |
|||
|
11 |
填料 |
PTFE/柔性石墨 |
|||
|
12 |
閥芯（桿) |
304 |
304 |
304 |
|
|
13 |
閥蓋壓環 |
25 |
LF2 |
F22 |
|
|
14 |
螺母 |
25 |
35 |
25Cr2Mo1VA |
|
|
15 |
閥蓋 |
25 |
LF2 |
F22 |
|
|
16 |
填料墊 |
304 |
304 |
304 |
|
|
17 |
填料 |
PTFE/柔性石墨 |
|||
|
18 |
支架 |
25 |
LF2 |
F22 |
|
|
19 |
壓套 |
304 |
304 |
304 |
|
|
20 |
壓蓋 |
25 |
LF2 |
F22 |
|
|
21 |
螺栓 |
35 |
40MnB |
25Cr2Mo1VA |
|
不銹鋼
|
1 |
閥體 |
F304 |
F316 |
F316L |
|
|
2 |
墊片 |
316+石墨/PTFE |
|||
|
3 |
閥座 |
304 |
316 |
316L |
|
|
4 |
螺栓 |
304 |
316 |
316L |
|
|
5 |
墊環 |
304 |
316 |
316L |
|
|
6 |
倒流盤 |
304 |
316 |
316L |
|
|
7 |
定位套 |
304 |
316 |
316L |
|
|
8 |
螺栓 |
304 |
316 |
316L |
|
|
9 |
節流套 |
304 |
316 |
316L |
|
|
不銹鋼10 |
填料 |
PTFE/柔性石墨 |
|||
|
11 |
填料 |
PTFE/柔性石墨 |
|||
|
12 |
閥芯（桿) |
304 |
316 |
316L |
|
|
13 |
閥蓋壓環 |
F304 |
F316 |
F316L |
|
|
14 |
螺母 |
304 |
316 |
316L |
|
|
15 |
閥蓋 |
F304 |
F316 |
F316L |
|
|
16 |
填料墊 |
304 |
316 |
316L |
|
|
17 |
填料 |
PTFE/柔性石墨 |
|||
|
18 |
支架 |
F304 |
F316 |
F316L |
|
|
19 |
壓套 |
304 |
316 |
316L |
|
|
20 |
壓蓋 |
304 |
316 |
316L |
|
|
21 |
螺栓 |
304 |
316 |
316L |
|
