進口氣動三片式法蘭球閥,氣動三片式高平臺球閥,實現了遠程智能控制。執行器有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門氣動執行器采用拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
☆切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
☆氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
進口氣動三片式法蘭球閥主要零件材料
|
序號NO |
零件名稱 |
材質 |
|
|
不銹鋼 |
碳鋼 |
||
|
1 |
螺栓 |
不銹鋼SS304 |
碳鋼 |
|
2 |
彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
3 |
螺母 |
不銹鋼SS304 |
碳鋼 |
|
4 |
閥蓋 |
不銹鋼CF8/CF8M |
碳鋼WCB |
|
5 |
閥體 |
不銹鋼CF8/CF8M |
碳鋼WCB |
|
6 |
球 |
不銹鋼CF8 |
不銹鋼CF8 |
|
7 |
密封圈 |
PTFE |
PTFE |
|
8 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS304 |
|
9 |
填料 |
PTFE |
PTFE |
|
10 |
壓緊螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
11 |
彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
12 |
螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
13 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |

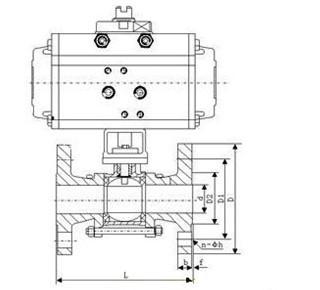

進口氣動三片式法蘭球閥 外形結構圖
進口氣動三片式法蘭球閥主要尺寸
|
SIZE |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
2 1/2″ |
3″ |
4″ |
|
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
H |
75 |
95 |
90 |
110 |
130 |
140 |
140 |
180 |
250 |
|
W |
130 |
140 |
140 |
170 |
200 |
220 |
220 |
350 |
550 |
|
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
