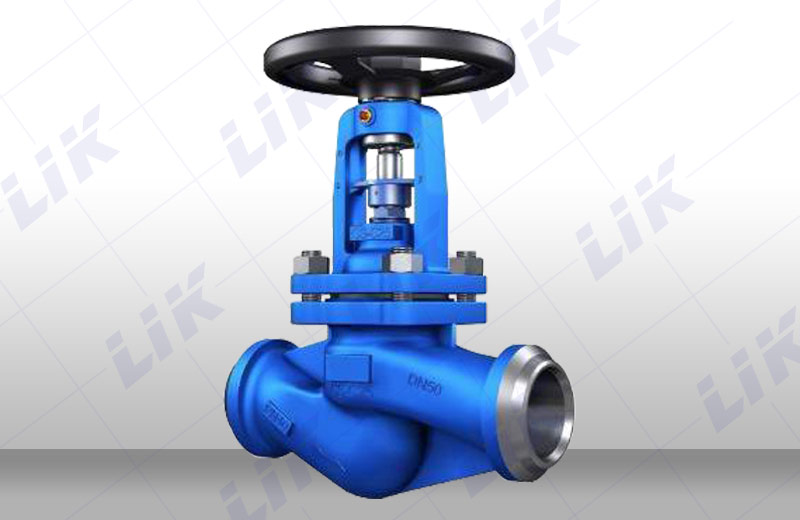

進口焊接波紋管截止閥產品特點：
1、產品結構合理、密封性能可靠、造型美觀；
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、直角式德標波紋管截止閥雙重密封，性能更可靠；
5、閥桿升降位置指示，更直觀；
6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
進口焊接波紋管截止閥產品特性：
1、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準
2、沒有流體損失，降低能源損失，提高工廠設備安全
3、使用壽命長，減少維修次數，降低經營成本
4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件
5、氣體介質閥座采用PTFE軟密封材料提高本閥的密封性
6、耐高溫≤425℃閥座采用錐面硬密封。達到氣密性能零泄漏
進口焊接波紋管截止閥技術規范：
|
驅動方式 |
手動, 電動 |
|
設計標準 |
DIN3356,ASME B16.10、BS1873 |
|
結構長度 |
DIN3202,ASME B16.10 |
|
連接法蘭 |
DIN2543-2545,ASME B16.5 |
|
試驗和檢驗 |
DIN3230,API598 |
進口焊接波紋管截止閥性能規范：
|
公稱壓力 |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用溫度(℃) |
適用介質 |
|
1.6 |
2.4 |
1.76 |
-20℃450℃ |
水、蒸汽、油品等 |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
|
名稱 |
材質 |
|
閥體 |
GS-C25、CF8、CF3 |
|
閥瓣 |
2CR13、F304、F316 |
|
軸銷 |
F304、F316 |
|
波紋管組件 |
F304、F316L |
|
閥蓋 |
GS-C25、CF8、CF3 |
|
填料 |
柔性石墨、PTFE |
|
壓套 |
25#、F304、F316 |
|
定位片 |
25#、F304、F316 |
|
閥桿螺母 |
銅合金ZQA19-4 |
|
手輪 |
碳鋼 |
|
并帽 |
25# |
|
油杯 |
黃銅 |
|
六角螺母 |
ASTMA193 2H、A193-8、A193-8M |
|
雙頭螺栓 |
ASTMA193 B7、A193-B8、A193-B8M |
|
墊片 |
柔性石墨+不銹鋼 |
|
閥桿 |
2Cr13、F304、F316 |
