RW13不銹鋼減壓器，單級式膜片減壓結構，不銹鋼膜片壓力傳輸，輸出壓力穩定，適用于純凈氣體、腐蝕性氣體、液體等�？刹捎妹姘迨桨惭b，適用范圍：實驗室、石油化學工業、測試設備。
●母體與膜片采用硬密封形式。
● 母體螺紋：3/4" NPT（F）1/2" NPT（F）
● 可采用面板式或墻式安裝。
特性參數Characteristic parameters
|
➣ 最大輸入壓力：500 , 1500 psig |
|
|
➣ 輸出壓力：0～15, 0～25,0～75,0～125psig, 0～250psig |
|
|
➣ 安全測試壓力：1.5 倍的最大輸入壓力 |
|
|
➣ 適用溫度:-40℃至＋100℃（大于100℃咨詢技術） |
|
|
➣ 泄漏率:2×10-8 atm cc/sec He |
|
|
|
|
產品材質 Product material
|
➣ 母體:316L , Brass ,C276, TA2, 蒙乃爾400,不銹鋼襯氟 |
|
➣ 上蓋：304 |
|
➣ 膜片：316L C276 |
|
➣ 過濾網：316L(10μm) |
|
➣ 閥座:PTFE,PEEK,Vespel |
|
➣ 彈簧： 316L |
|
➣ 閥芯頂桿：316L |

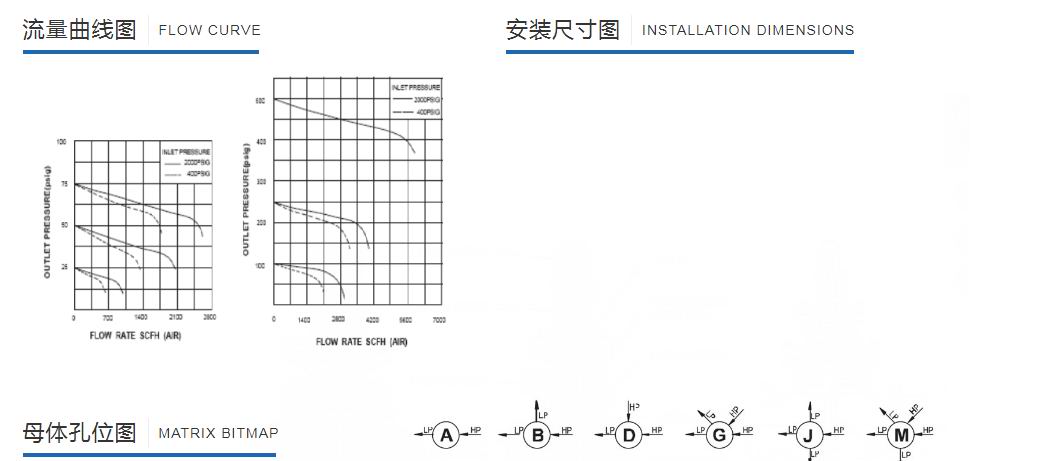

母體孔位圖 Matrix bitmap
|
訂購指南 ORDERING INFORMATION |
|
||||||||
|
系列型號 |
母體材質 |
母體孔位 |
輸入壓力 |
輸出壓力 |
壓力表 |
進氣形式 |
出氣形式 |
選項 |
|
|
|
L |
B |
D |
H |
G |
02 |
02 |
P |
|
|
RW13彈簧調節 |
L:316L |
A |
D:1500psig |
G:0-250psig |
G:附壓力表 |
04:1/2NPT(F) |
04:1/2NPT(F) |
P:面板式安裝 |
|
